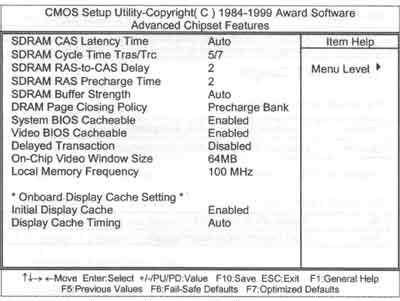

В этой секции большинство параметров настраивает производительность системы, в первую очередь это касается настроек памяти. При изменении этих параметров Ваш компьютер может работать быстрее, но при этом возможна нестабильность в работе, в таком случае сделанные изменения следует отменить.
AUTO Configuration (автоматическая конфигурация) - имеет 3 значения
* 60 ns - устанавливает парамеры доступа для DRAM с быстродействием 60 ns
* 70 ns - то же для памяти с быстродействием 70 ns
* Disabled (запрещена) - позволяет установить любые возможные параметры доступа к DRAM памяти, открывая тем самым доступ к остальным перечисленным ниже настройкам.
DRAM RAS# Precharge Time (время предварительного заряда по RAS) - Эта функция позволяет определить количество тактов системной шины для формирования сигнала RAS. Уменьшение этого значение увеличивает быстродействие, но чрезмерное для конкретной памяти уменьшение может привести к сбоям. Принимает значения:
* 3
* 4
DRAM R/W Leadoff Timing (число тактов при подготовке выполнения операции чтения/записи) - определяет число тактов на шине до выполнения любых операций с DRAM. Снова таки, чем меньше, тем быстрее, но может страдать стабильность. Параметр может принимать значения:
* 8/7 - восемь тактов для чтения и семь тактов для записи
* 7/5 - семь тактов для чтения и пять тактов для записи
DRAM RAS to CAS Delay (задержка между RAS и CAS) - во время доступа к памяти обращения к столбцам и строкам выполняются отдельно друг от друга. Этот параметр и определяет отставание одного сигнала от другого. Параметр может принимать значения:
* 3 - три такта задержки
* 2 - два такта задержки
Уменьшение значения увеличивает быстродействие, но может принести вред стабильности.
DRAM Read Burst Timing (время пакетного чтения памяти) - запрос на чтение и запись генерируется процессором в четыре раздельные фазы. В первой фазе инициируется обращение к конкретной области памяти, а в оставшихся происходит собственно чтение данных. Параметр может принимать значения:
* x2222 - два такта задержки
* x3333 - три такта задержки
* x4444 - четыре такта задержки
Уменьшение суммарного количества тактов увеличивает быстродействие.
Speculative Leadoff (опережающая выдача сигнала чтения) - включение этого параметра позволяет выдавать сигнал чтения немного ранее, чем адрес будет декодирован. Этот прием снижает общие затраты времени на операцию чтения. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Turn-Around Insertion (задержка между циклами) - Если этот параметр включен (Enabled), то между двумя последовательными циклами обращения к памяти включается один дополнительный такт. Включение уменьшает быстродействие, но увеличивает достоверность при операциях чтения/записи. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Data Integrity (PAR/ECC) (целостность данных) - включает/отключает проверку памяти на ошибки. Вид контроля устанавливается параметром DRAM ECC/PARITY Select. Может принимать значения:
* Enabled - включено
* Disabled - отключено
DRAM ECC/PARITY Select (режим коррекции ошибок/проверка по четности) - Параметр появляется только в тех материнских платах, в которых chipset поддерживает ECC и только в том случае, если установлены модули памяти с истинной четностью. Может принимать значения:
* Parity - в случае возникновения ошибки на монитор выдается сообщение о сбое по четности в памяти и работа компьютера останавливается
* ECC -Error Control Correction- в случае возникновения одиночной ошибки она исправляется и работа продолжается. Если имеет место не одиночная ошибка, то работа компьютера также прекращается. Следует только учесть, что по данным Intel, скорость обмена с памятью при включении этого режима уменьшается приблизительно на 3%
Fast RAS# to CAS# Delay (интервал между RAS и CAS) - При регенерации памяти строки и столбцы адресуются отдельно, поэтому этот параметр устанавливает интервал между сигналами RAS и CAS.
SDRAM Configuration (Конфигурация SDRAM) - параметром определяется, должна ли программа BIOS сама определять временные характеристики доступа к памяти на основании информации из блока SPD (небольшая область памяти на модуле DIMM, где хранятся необходимые для модуля параметры работы) или разрешить это сделать пользователю. Может принимать значения:
* By SPD - параметры доступа устанавливаются по SPD
* 7 ns (143 Mhz) - параметры доступа устанавливаются BIOS как для памяти с временем доступа 7 ns и частотой шины 143 MHz
* 8 ns (125 Mhz) - параметры доступа устанавливаются BIOS как для памяти с временем доступа 8 ns и частотой шины 125 MHz
* Disabled - устанавливаются пользователем
SDRAM RAS Precharge Time (Cинхронная память - время предварительного заряда) - параметр позволяет определять быстрое или медленное накопление заряда по RAS до начала цикла регенерации памяти. Установка значения Fast увеличивает быстродействие, но Slow повышает стабильность работы компьютера, поэтому значение Fast следует устанавливать в случае уверенности в качестве памяти. Может принимать значения:
* Fast -быстро
* Slow - медленно
SDRAM (CAS Lat/RAS-to-CAS ) (Cинхронная память - задержка CAS/От RAS к CAS) - этот параметр позволяет комбинировать между длительностью сигнала CAS и задержкой между сигналами RAS и CAS. Значение этого параметра зависит от характеристик SDRAM, примененной в материнской плате, изменять этот параметр стоит крайне осторожно - чем меньше тактов, тем выше быстродействие, но при этом может страдать стабильность. Может принимать значения:
* 2/2
* 3/3
SDRAM CAS to RAS Delay (задержка между CAS и RAS) - параметр определяет значение задержки после выдачи сигнала RAS до появления сигнала CAS для синхронной памяти. Чем меньше это значение, тем быстрее доступ к памяти. Тем не менее, изменять его следует осторожно. Параметр может принимать значения:
* 3 - три такта задержки
* 2 - два такта задержки
SDRAM CAS# Latency (задержка CAS для SDRAM) - Устанавливает значение задержки выдачи сигнала CAS для SDRAM. Меньшее значение увеличивает производительность системы. Может принимать значения:
* 2T
* 3T
DRAM Idle Timer (Таймер пассивного состояния памяти) - этим параметром устанавливается время (в тактах) до закрытия всех открытых страниц памяти. Влияет как на EDO так и на SDRAM память. Может принимать значения 0, 2, 4, 8, 10, 12, 16, 32.
Snoop Ahead (Предвидение) - включение этого параметра позволяет потоковый обмен данными между PCI и памятью. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Host Bus Fast Data Ready (Быстрая готовность данных на шине) - включение этого параметра позволит снимать данные с шины одновременно с их выборкой. В противном случае данные будут удерживаться на шине один дополнительный такт. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Refresh RAS# Assertion (задание RAS для регенерации) - Этим параметром устанавливается количество тактов (т.е. длительность RAS) для цикла регенерации. Принимаемые значения определяются качеством памяти и набором микросхем (chipset). Меньшее значение увеличивает производительность.
Memory Wait State (такты ожидания до чтения памяти) - параметр позволяет установить или снять дополнительный такт ожидания до начала чтения памяти. Для памяти типа EDO один такт всегда есть по умолчанию и установка значения Slow добавляет еще один такт ожидания. Для SDRAM нет такта ожидания по умолчанию и установка Slow вводит один такт. Может принимать значения:
* Slow - добавляется один такт
* Fast - нет дополнительного такта ожидания
SDRAM Speculative Read (SDRAM опережающее чтение) - включение этого параметра позволяет выдавать сигнал чтения немного ранее, чем адрес будет декодирован. Этот прием снижает общие затраты времени на операцию чтения. Другими словами, процессор будет инициировать сигнал чтения одновременно с генерацией того адреса, где находятся необходимые данные. Сигнал чтения воспринимается контроллером DRAM и, если параметр SDRAM Speculative Read разрешен, то контроллер выдаст сигнал чтения до завершения декодирования адреса. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Spread Spectrum Modulated (Спред модулированного спектра) - включение этого параметра позволяет уменьшить электромагнитное излучение от компьютера за счет уменьшения значения выбросов сигнала тактового генератора. Уменьшение может достигать 6%. Следует заметить, что это может отрицательно отразиться на работе чувствительных к форме сигнала устройств поэтому параметр рекомендуется разрешать только при испытаниях компьютеров на электромагнитную совместимость. Однако на практике включение этого параметра может повысить стабильность системы при разгоне (впрочем, может и понизить :)). Но тем не менее иногда стОит попробовать. Может принимать значения:
* Enabled - включено
* Disabled - отключено
System BIOS Casheable (кэширование области BIOS системы) - включение этого параметра приводит к появлению возможности кэширования области памяти по адресам системного BIOS с F0000h по FFFFFh в кэш-память. Параметр будет использован только в том случае, если использование кэш-памяти включено в разделе BIOS Features Setup. Если какая-либо программа попытается выполнить операцию записи в эти адреса, то система выдаст сообщение об ошибке. Вообще говоря, для сегодняшних операционных систем нехарактерно часто пользоваться BIOS'ом, так что реальной пользы от включения этого параметра обычно нет. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Video BIOS Cacheable (кэширование области BIOS видекарты) - включение этого параметра приводит к появлению возможности кэширования области памяти по адресам BIOS видеокарты с C0000H по C7FFFH в кэш-память. Параметр будет использован только в том случае, если использование кэш-памяти включено в разделе BIOS Features Setup. Если какая-либо программа попытается выполнить операцию записи в эти адреса, то система выдаст сообщение об ошибке. Об эффективности этого параметра можно сказать то же, что и для предыдущего параметра. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Graphics Aperture Size (размер графической апертуры для AGP) - в этом параметре указывается максимальный размер области памяти для использования видеокартой с интерфейсом AGP. Значение по умолчанию, устанавливаемое по включению питания или сбросу, как правило, 4 MB. После инициализации BIOS'ом принимает значение, выбранное производителем материнской платы (как правило, 64 MB). Разрешенный ряд значений графической апертуры 4 MB, 8 MB, 16 MB, 32 MB, 64 MB, 128 MB и 256 MB. Рекомендуется выставлять значение, равное половине объема установленной в системе оперативной памяти.
PCI 2.1 Support (поддержка спецификации шины PCI 2.1) - при разрешении этого параметра поддерживаются возможности спецификации 2.1 шины PCI. Спецификация 2.1 имеет два основных отличия от 2.0 - максимальная тактовая частота шины увеличена до 66 MHz (специальная реализация, не применяемая в бытовых материнских платах) и вводится механизм моста PCI - PCI, позволяющий снять ограничение спецификации 2.0, согласно которой допускается установка не более 4-х устройств на шине PCI. Запрещать этот параметр имеет смысл только при возникновении проблем после установки PCI платы (как правило, они возникают только с достаточно старыми платами). Может принимать значения:
* Enabled - включено
* Disabled - отключено
8 Bit I/O Recovery Time (время восстановления для 8-ми разрядных устройств) - Параметр измеряется в тактах процессора, и определяет, какую задержку система будет устанавливать после выдачи запроса на чтение/запись устройства ввода/вывода. Эта задержка необходима, так как цикл чтения/записи для устройств ввода/вывода существенно дольше, чем для памяти. Кроме этого 8-ми разрядные устройства ввода/вывода сами по себе, как правило, медленнее 16-ти разрядных устройств ввода/вывода. Значение этого параметра по умолчанию 1 и его следует увеличивать только в случае установки в компьютер какого-либо медленного 8-ми разрядного устройства. Может принимать значения от 1 до 8 тактов.
16 Bit I/O Recovery Time (время восстановления для 16-ми разрядных устройств) - Параметр измеряется в тактах процессора, и определяет, какую задержку система будет устанавливать после выдачи запроса на чтение/запись устройства ввода/вывода. Эта задержка необходима, так как цикл чтения/записи для устройств ввода/вывода существенно дольше, чем для памяти. Значение этого параметра по умолчанию 1 и его следует увеличивать только в случае установки в компьютер какого-либо медленного 16-ти разрядного устройства. Может принимать значения от 1 до 4 тактов.
Memory Hole At 15M-16M ("дырка" в памяти внутри 15-го мегабайта памяти) - включение этого параметра приводит к тому, что в памяти образуется "дырка" между 15-ым и 16-ым Мегабайтом. Необходимо для очень старых плат расширения, которые пользовались этими адресами памяти для своих целей не зная, что когда-нибудь в компьютере может быть ТАК много памяти :). Разрешать этот параметр следует в том случае, если это требуется в документации на установленную в данном компьютере плату. Может принимать значения:
* Enabled - включено
* Disabled - отключено
Peer Concurrency (паралельная работа) - Этот параметр разрешает или запрещает одновременную работу нескольких устройств на шине PCI. Может принимать значения:
* Enabled - включено
* Disabled - отключено
PCI Delayed Transaction (задержанная транзакция на PCI) - Присутствие этого параметра означает, что на материнской плате есть встроенный 32-битный буфер для поддержки удлинненного цикла обмена на PCI. Если этот параметр разрешен, то доступ к шине PCI разрешен во время доступа к 8-ми разрядным устройствам на шине ISA. Это существенно увеличивает производительность, так как цикл такого обращения на ISA занимает 50-60 тактов шины PCI. При установке в компьютер платы, не поддерживающей спецификации PCI 2.1, этот параметр следует запретить. Может принимать значения:
* Enabled - включено
* Disabled - отключено

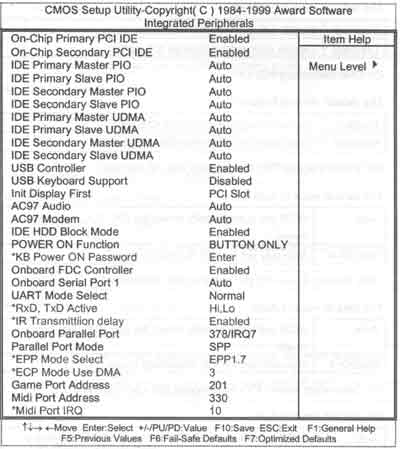

Parallel Port Mode (ECP+EPP) (режим работы параллельного порта) - параметр позволяет задать режимы работы параллельного порта. Следует учитывать, что скорость обмена для некоторых устройств может быть существенно увеличена при правильной установке режима работы порта принтера, например, для внешних устройств хранения информации типа Iomega ZIP Drive LPT. Может принимать значения:
* Normal - обычный интерфейс принтера, также называется SPP
* ECP - порт с расширенными возможностями
* EPP - улучшенный принтерный порт
* ECP + EPP- можно использовать оба режима
ECP DMA Select (выбор канала DMA для режима ECP) - параметр появляется только при разрешении режима ECP или ECP+EPP в Parallel Port Mode (ECP+EPP). Для нормальной поддержки режима ECP требуется задействовать канал DMA, который выбирается из каналов 1 или 3. Может принимать значения:
* 1 - канал 1
* 3 - канал 3
* Disabled - отключено использование DMA
Onboard PCI IDE Enable (включение работы интегрированного контроллера IDE) - Этот параметр управляет включением/отключением работы каждого из двух каналов контроллера IDE, установленного на материнской плате. Может принимать значения:
* Primary - разрешена работа только первого канала
* Secondary - разрешена работа только второго канала
* Both - разрешена работа обеих каналов
* Disable - запрещена работа обеих каналов
Onboard FDC Controller (включение работы контроллера накопителя на гибких дисках) - Этот параметр управляет квключением/отключением работы контроллера накопителя на гибких дисках, установленного на материнской плате. Может принимать значения:
* Enable - контроллер разрешен
* Disable - контроллер запрещен
Выбор режима работы каждого диска - Эти четыре параметра позволяют устанавливать режимы работы каждого диска индивидуально или разрешить BIOS автоматическую установку самого высокоскоростного режима для диска. Для каждого диска допустимые параметры одинаковы. Например, для IDE 0 Master Mode допустимые значения: 0, 1, 2, 3, 4 и AUTO. Параметр UDMA может иметь значение Auto или Disable. Конечно, для современных жестких дисков и материнских плат следует выставить режим передачи данных PIO и UDMA в значение Auto - в этом случае система сама определит, поддерживают ли диск и материнская плата режимы UDMA, и, если это так, жесткий диск будет работать на своей максимальной скорости.
