В этой секции настраивается в первую очередь управление ресурсами, такими как прерывания и каналы прямого доступа к памяти.

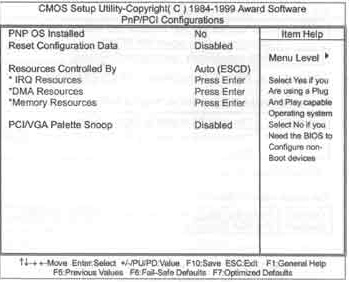

PNP OS Installed (установлена ли операционная система с поддержкой режима Plug&Play) - Установить Yes, если операционная система поддерживает Plug&Play (например, Windows 95) и No в противном случае. На самом деле это значит вот что: позволить ли операционной системы управлять ресурсами или возложить эту функцию на BIOS. КРАЙНЕ рекомендуется при использовании Windows установить значение в "No" и ни в коем случае не позволять операционной системе заниматься распределением ресурсов - пусть это делает BIOS. При установке "Yes" и использовании Windows 9x наблюдаются непредсказуемые глюки с многими устройствами.
Resources Controlled By (ресурсы управляются...) - Если выбрано AUTO, то BIOS сам автоматически назначит прерывания и каналы DMA всем устройствам, подключенным к шине PCI и эти параметры не будут появляться на экране. Неплохо бы выставить этот параметр в значение Auto. В противном случае все эти параметры следует установить вручную. В некоторых вариантах BIOS этот параметр может устанавливаться индивидуально для каждого PCI слота и выглядеть так: Slot 1 IRQ, Slot 2 IRQ и т.д.
Reset Configuration Data (сброс конфигурационных данных) - очищать ли область Extended System Configuration Data (Расширенные данные о конфигурации системы - ESCD), в которой хранятся данные о конфигурировании BIOS`ом системы. Вследствие включения очистки этой памяти возможны аппаратные конфликты у "брошенных" таким образом на произвол судьбы устройств, рекомендуется устанавливать его в Disabled.
IRQ n Assigned to (прерывание с номером n назначено на...) - Каждому прерыванию системы может быть назначен один из следующих типов устройств:
* Legacy ISA (классические ISA карты) - Обычные карты для ISA, такие как модемы или звуковые карты без поддержки Plug&Play. Эти карты требуют назначения прерываний в соответствии с документацией на них.
* PCI/ISA PnP (устройства для шины PCI или устройства для шины ISA с поддержкой Plug&Play) - этот параметр устанавливается только для устройств на шине PCI или ISA карт с поддержкой Plug&Play.
DMA n Assigned to (канал DMA с номером n назначен на...) - Каждому каналу DMA системы может быть назначен один из следующих типов устройств:
* Legacy ISA (классические ISA карты) - Обычные карты для ISA, такие как модемы или звуковые карты без поддержки Plug&Play. Эти карты требуют назначения каналов DMA в соответствии с документацией на них.
* PCI/ISA PnP (устройства для шины PCI или устройства для шины ISA с поддержкой Plug&Play) - этот параметр устанавливается только для устройств на шине PCI или ISA карт с поддержкой Plug&Play.
PCI IDE IRQ Map to (прерывания контроллера IDE на PCI отображаются на...) - позволяет освободить прерывания, занимаемые контроллером IDE на шине PCI в случае его отсутствия (или запрещения) на материнской плате и отдать их устройствам на шине ISA. Стандартные прерывания для ISA - IRQ 14 для первого канала и IRQ 15 для второго канала. Может принимать значения
* PCI IDE IRQ mapping (используется для PCI IDE)
* PC AT (ISA) (используется для ISA)
PCI Slot IDE 2nd Channel (2-ой канал контроллера PCI IDE) - разрешает или запрещает 2-ой канал контроллера IDE. Запрещение параметра используется для освобождения прерывания, занятого 2-ым каналом в том случае, если ко второму каналу ничего не подключено. Может принимать значения:
* Enabled - включено
* Disabled - отключено
PCI Latency Timer (таймер задержки на PCI) - Устанавливает максимальное время (в тактах частоты шины) в течении которого устройство на шине PCI может удерживать шину в том случае, если другое устройство требует доступа к шине. Допустимый диапазон изменения этого параметра - от 16 до 128 с шагом, кратным 8. Значение параметра следует изменять осторожно, так как оно зависит от конкретной реализации материнской платы, лучше не изменять вовсе.
USB IRQ (прерывание шины USB) - параметр разрешает или запрещает назначение прерывания для контроллера шины USB. Поскольку в компьютере часто не хватает прерываний, разрешать этот параметр следует только при наличии устройства на шине USB в системе. Может принимать значения:
* Enabled - включено
* Disabled - отключено
VGA BIOS Sequence (последовательность загрузки BIOS видеокарт) - определяет, BIOS какой видеокарты будет загружаться первым, AGP видеокарта или PCI. Устанавливать значение этого параметра имеет смысл только в случае установки в компьютере нескольких видеокарт. Может принимать значения:
* PCI/AGP - сначала BIOS PCI видеокарты, затем AGP
* AGP/PCI - сначала BIOS AGP видеокарты, затем PCI
USB Keybord Support Via (поддержка USB клавиатуры через ...) - параметр позволяет установить, на кого возлагается поддержка USB клавиатуры - на BIOS или операционную систему. Поскольку не все операционные системы поддерживают USB, рекомендуется оставлять значение BIOS. Может принимать значения:
* OS - поддержка через операционную систему
* BIOS - поддержка через BIOS
